Procedimiento de Prueba de Throughput de Radio UHF

Implementación del laboratorio:

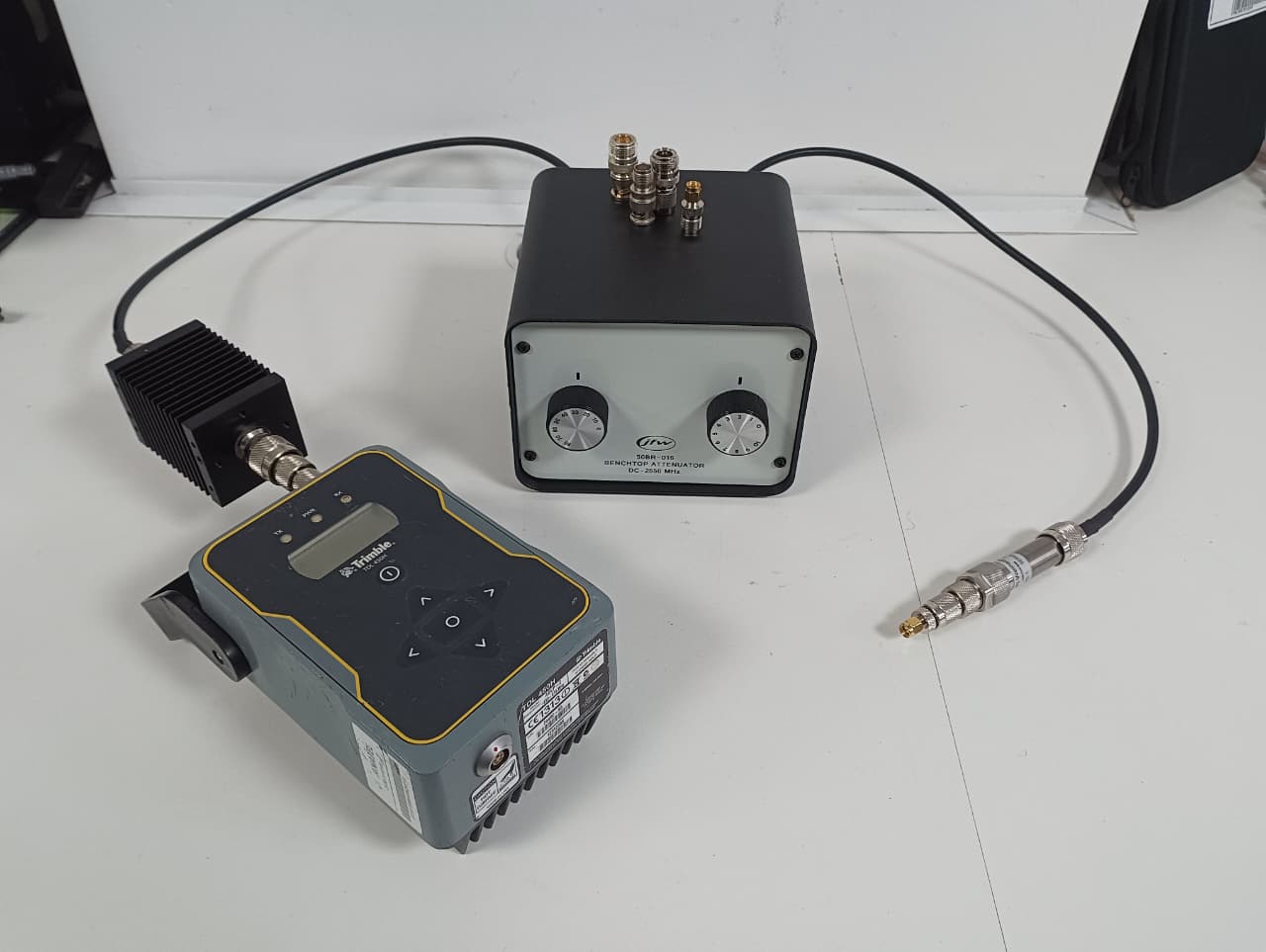

Banco de Pruebas en Físico

Objetivo

Este procedimiento describe la implementación del banco de pruebas de throughput de radio utilizado en el laboratorio para evaluar el funcionamiento y la salud de los radios UHF instalados en receptores GNSS Trimble.

Este procedimiento se basa en el documento Trimble Radio Throughput Test Service Manual (P/N 65306-SVC Rev. F). Para información detallada sobre teoría de operación, configuración de equipos y solución de problemas, consultar el manual de Trimble.

Configuración del Banco de Pruebas en el Laboratorio

Radio TX (Base/UUT (Unit Under Testing)) <- USB -> PC (Windows 7)
        │
Atenuador fijo de 50 dB WEINSCHEL
        │
Atenuador variable JFW 50BR-016 (de 0 a 90 dB)
        │
Atenuador fijo de 50 dB WEINSCHEL
        │
Radio RX (TDL450H/L o Rover GNSS) <- USB -> PC (Windows 7)

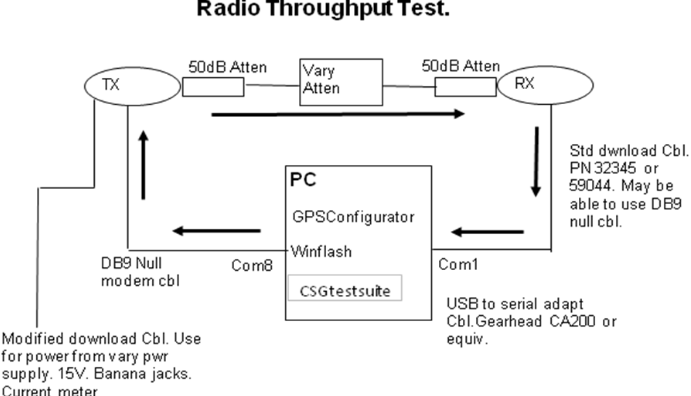

Configuración del Banco de Pruebas

Nota importante

El sistema incorpora dos atenuadores fijos de 50 dB, por lo que la atenuación total aplicada es:

Atenuación total = Ajuste variable del atenuador JFW + 100 dB

Ejemplos:

Ajuste JFW Atenuación total
0 dB 100 dB
20 dB 120 dB
30 dB 130 dB
45 dB 145 dB
90 dB 190 dB

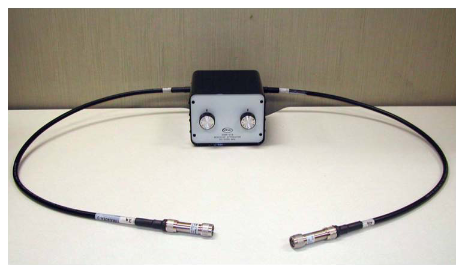

Atenuador variable JFW 50BR-016 con atenuadores de 50 dB WEINSCHEL instalados en cada terminal:

JFW 50BR-016

Unidad de Referencia (Gold Unit)

La unidad de referencia de prueba (Gold Unit) utilizada actualmente en el laboratorio corresponde a una radio Trimble TDL450H, configurada de la siguiente manera:

  • Espaciado de canal: 25 kHz
  • Velocidad del enlace serial (Serial Link): 38400 baud
  • Velocidad del enlace de radio (Radio Link): 9600 baud
  • Rango de frecuencias: 430-470 MHz

Nota: Estos parámetros corresponden a la configuración actualmente utilizada en el laboratorio y pueden modificarse según los requisitos de la prueba o la configuración del equipo bajo evaluación.

Procedimiento General

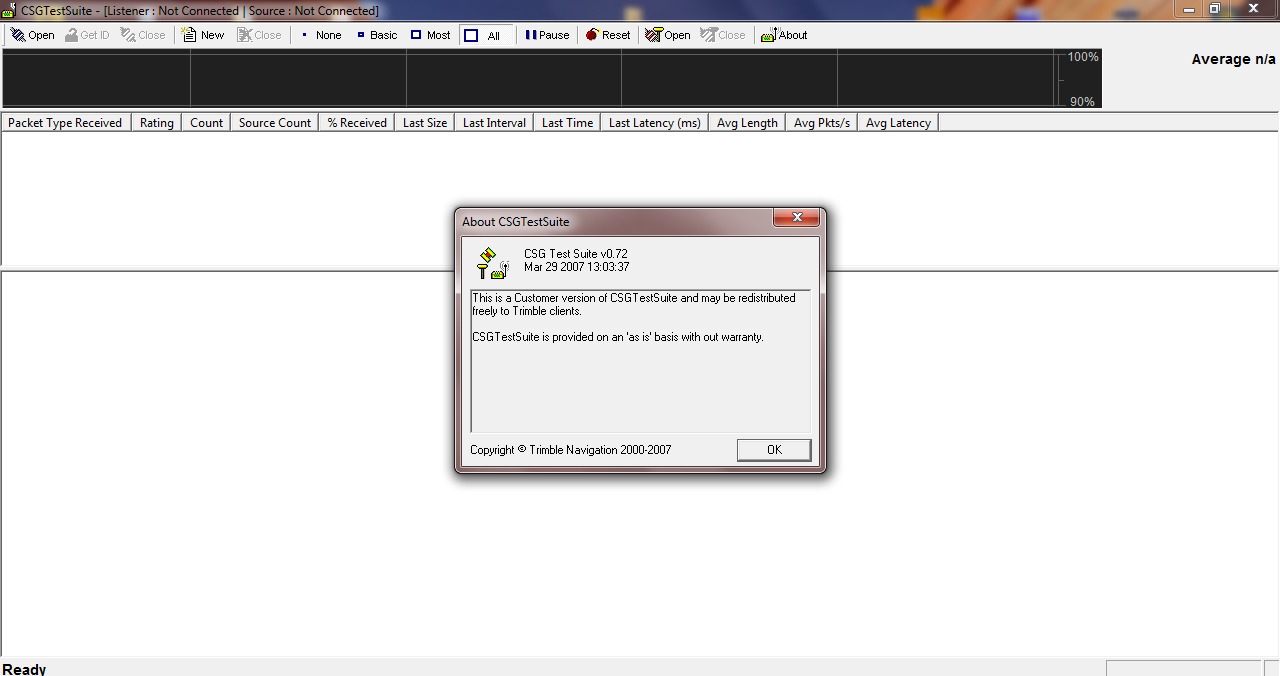

Imagen de CSG Test Suite en computadora de laboratorio:

CSG Test Suite Windows 7

1. Configurar equipos

Configurar el transmisor y el receptor de acuerdo con el procedimiento indicado en el manual de Trimble.

Ejemplo (R12i como transmisor):

  1. Configurar el receptor en modo Base.
  2. Acceder a la Web UI del receptor.
  3. Configurar un Relay entre el puerto serial y la radio interna, de forma que los paquetes generados por CSG Test Suite sean transmitidos a través de la radio UHF.

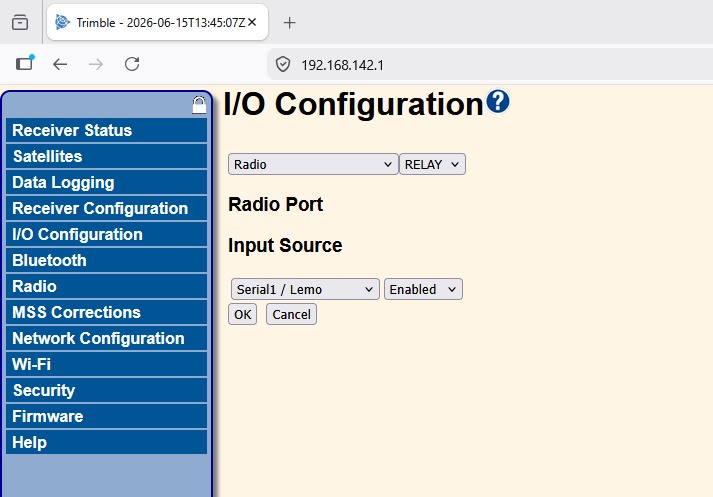

R12i I/O Config

Nota: Verificar que la frecuencia, protocolo y velocidad del enlace inalámbrico coincidan con la configuración del receptor (RX), que en el caso del laboratorio es una TDL450H.

2. Verificar la configuración

Verificar que ambos equipos tengan la misma configuración:

  • Frecuencia
  • Protocolo de radio
  • Velocidad del enlace inalámbrico
  • Espaciado de canal

Nota: Consultar la sección "Unidad de Referencia (Gold Unit)".

3. Realizar las conexiones

Realizar las conexiones según el diagrama del banco de pruebas.

4. Verificar recepción

Verificar que se estén recibiendo paquetes. Esto se puede realizar mandando paquetes mediante CSG Test Suite con una atenuación baja (por ejemplo, 20-30 dB de atenuación en el atenuador variable JFW).

En el caso de configurar el receptor GNSS como transmisor (Base), se puede observar la potencia de recepción en la TDL450H:

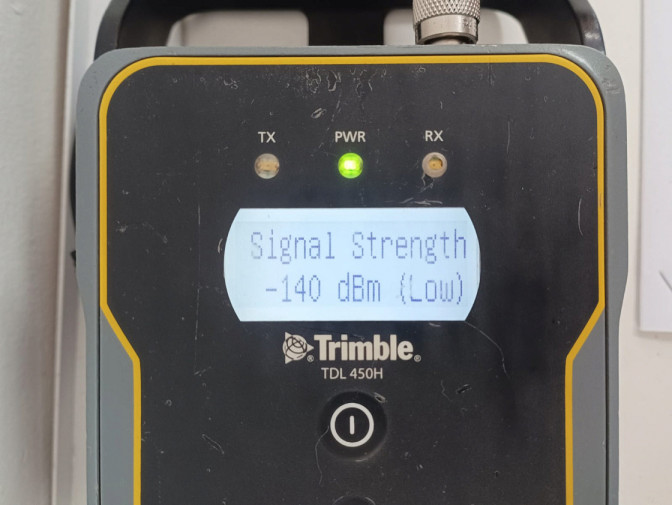

TDL450H (RX) Signal Strength

Nota: Durante la prueba se observaría un valor cercano a -100 dBm con una atenuación total de 132 dB.

5. Ajustar la atenuación

Ajustar la atenuación al valor especificado en la tabla de atenuación correspondiente al equipo bajo prueba.

6. Ejecutar la prueba

Ejecutar la prueba, con CSG Test Suite, durante:

  • Al menos 10 minutos, o
  • Un mínimo de 500 paquetes transmitidos.

Interpretación de Resultados

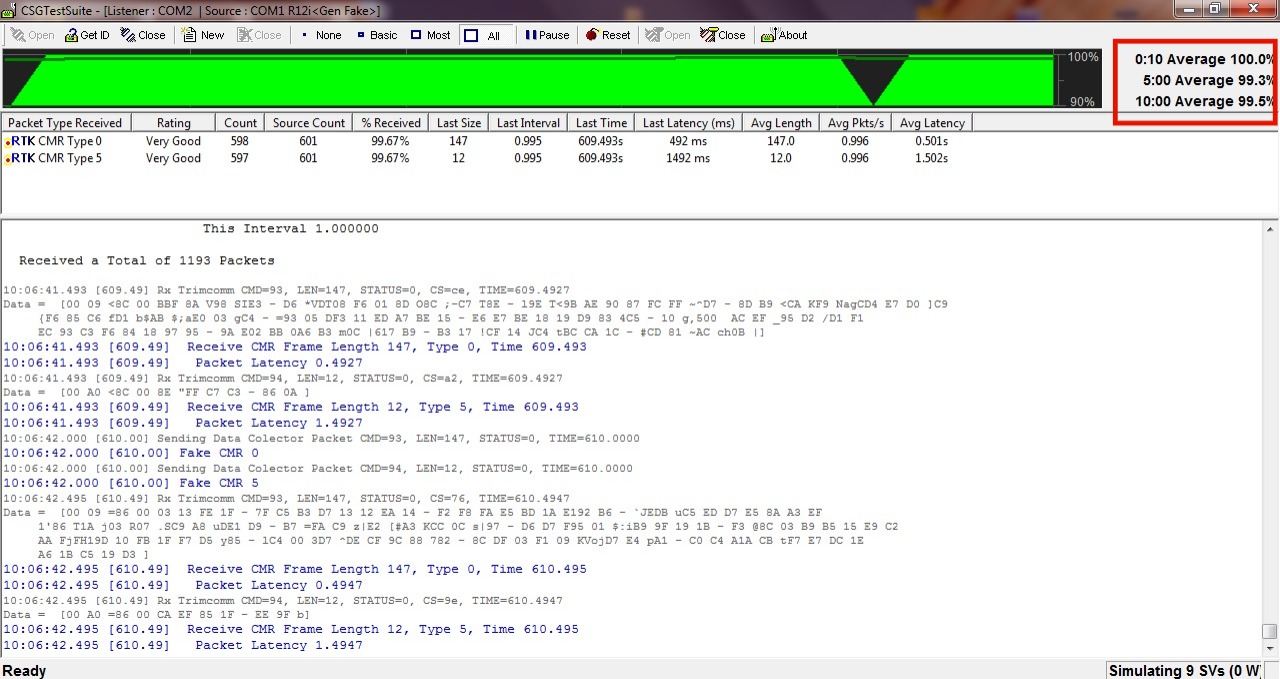

Imagen de CSG Test Suite luego de 10 minutos de prueba:

CSG Test Suite 10 Minute Average

Nota: Los parametros en los que fijarse luego de 10 minutos son el "10:00 average", este debe encontrarse ≥ 95 %.

Resultado satisfactorio (PASS)

  • El porcentaje de paquetes recibidos es ≥ 95 % luego de 10 minutos de funcionamiento continuo.
  • El comportamiento es consistente con el de equipos de referencia conocidos como funcionales.

Resultado no satisfactorio (FAIL)

  • El porcentaje de paquetes recibidos es < 95 % luego de 10 minutos de funcionamiento continuo.
  • El equipo presenta pérdida de paquetes significativamente mayor que las unidades de referencia.
  • No se recibe señal en niveles de atenuación donde las unidades de referencia operan correctamente.

Verificación Opcional

La potencia esperada en recepción puede estimarse mediante:

PRX (dBm) = PTX (dBm) - Atenuación total - Pérdidas adicionales

Ejemplo:

PTX = +33 dBm
JFW = 45 dB
Atenuación total = 145 dB
PRX esperado ≈ -112 dBm

Diferencias de atenuación respecto al valor calculado se consideran normales debido a tolerancias de los componentes y pérdidas de inserción.
